Ferramental

Características:

• OPERAÇÃO EXTREMAMENTE AMIGAVEL !
  - MENU DE FUNÇÕES INTUITIVO
  - Sensor tipo Microbalômetro UFPA (Focal Plane Array não refrigerado)160 X 120 PIXELS
  - Range spectral de 8 a 14µm
  - Campo de visão de 21.° X 16°
  - Resolução Espacial : 2,3mrad
  - Focu – DISTANCIA MINIMA DE 0,15 METROS ao infinito
  - Sensibilidade térmica: 0,65mk a 30ºC
  - Exibição de imagem termográfica em cores com 06-PALETAS de CORES
  - Range de medição de temperaturas de -20ºC até +600ºC-EXPANSIVEL ATÉ 1.200ºC
  - Exatidão: ± 2% ou ±2ºC da leitura
  - FOCU ajuste motorizado MANUAL
  - ZOOM DIGITAL DE 2X
  - Ponto de medição automática da temperatura mais alta na imagem
  - 04 pontos de medição móveis e 03 áreas de medição móveis
  - Ferramenta isotérmica ,Linha térmica,
  - Visualização das imagens em tempo real com dois cursores de temperatura
  - Taxa de atualização das imagens de 50/60Hz
  - Alarme sonoro de temperatura configurável pelo usuário
  - Inserção de valor de emissividade de 0,01 a 1,00 em incrementos de 0,01
  - Correção automática de temperatura baseada nas condições atmosféricas temperatura – distancia,umidade e temperatura ambiente
  - Correção de temperatura medida em razão da temperatura de fundo
  - Memória com capacidade de 1500 imagens térmicas
  - Armazenamento MANUAL e ou AUTOMATICO das imagens
  - GRAVAÇÃO DE VOZ 40 SEG. PARA CADA IMAGEM GRAVADA
  - Indicação do status de carga da bateria no display
  - Mira a laser
  - Bateria de íon de lítio recarregável para até 3 horas de operação contínua
  - Recarga de bateria via recarregador externo
  - DATA , HORA, Unidades de temperatura [ ºC,ºF,]
  - Temperatura de operação: -15ºC a 50ºC
  - Temperatura de armazenamento: -20ºC a 60ºC
  - Umidade para operação e armazenamento: 90% sem condensação
  - Proteção contra choques de: 25g, IEC 68-2-29
  - Proteção contra vibração de: 2g, IEC 68-2-6
  - Saída USB para transferência de arquivos para o PC
  - Saída de sinal de vídeo NTSC/PAL
  - Saída de som
  - Classe de proteção IP50
  - Tamanho: 128mm x 62mm x 154mm
  - Peso com bateria: 390,0 gramas

----------------------------------------------------------------------------------------------

ULTRASON

Localizador de fugas por Ultrasom

Características:

• Detecção de FUGAS em BUCHAS de TRANSFORMADORES
  - Detecção de FUGAS em PARA-RAIOS de SUB ESTAÇÕES
  - Detecção de VAZAMENTOS em VALVULAS e PURGADORES
  - Detecção de VAZAMENTOS de AR COMPRIMIDO, GASES industriais
  - Detecção de PERDA de VACUO
  - VEDAÇÃO de compartimentos ( geladeiras e freezers ) caldeiras, vasos de pressão
  - Verificação de DESGASTE em ROLAMENTOS, ENGRENAGENS
  - Verificação da ISOLAÇÃO ACÚSTICA de SALAS, CABINES
  - CATEGORIA EX – Para uso em áreas com RISCO DE EXPLOSÃO.

---------------------------------------------------------------------------------------------

ALINHADOR A LASER

VaibroPully ECII
Alinhador de polias por laser

Características:

• Alinhamento de Polias de qualquer tipo e dimensão
  - Alinhamento pela FACE da POLIA que evita ERROS por desgaste da mesma
  - Verificação do Paralelismo e da Torção
  - Tecnologia a LASER
  - Distancia de medição entre lasers – até 10.0 metros
  - Dimensão :16.51 x 3,17 x 1,90 cm
  - Acompanham 02 marcadores
  - Autonomia de 8.0 horas

----------------------------------------------------------------------------------------------

ALINHADOR GEOMÉTRICO

Flatness

Ondulações na Superfície da Mesa

Esquadro

Entre Mesas de Coordenadas



Alinhamento de Fusos de Máquinas

Splindles

Paralelismo do Fuso com a Mesa

Perpendicularidade

do Fuso com a Mesa

Nivelamento de Peças

Plumo Eletrônico

Inclinômetro Eletrônico

Nivelamento

Paralelismo de Rolos

--------------------------------------------------------------------------------------------

Endereços

Índice desta Página

Voltar ao Índice Geral

ENDEREÇOS

1. https://www.vaibro.com.br/

















































































Manuais de Operação das Ferramentas







Índice desta Página

Voltar ao Índice Geral

MANUAIS DE OPERAÇÃO DAS FERRAMENTAS

SKF - Endoscópios Industriais

1. skf - https://www.skf.com/binary/82-163650/03000_PTBR.pdf
2. skf - https://www.skf.com/binary/82-28072/12209PTBR_TKES10.pdf
3. skf - https://www.skf.com/binary/82-35693/MP5394PT.pdf

Inspeção rápida e fácil com função de vídeo

Os endoscópios SKF série TKES 10 são ferramentas de inspeção de primeira linha que podem ser utilizadas para a inspeção interna de máquinas. Eles ajudam a minimizar a necessidade de desmontar máquinas para inspeção, economizando tempo e dinheiro. O display compacto, com um tela retroiluminada de 3,5 polegadas, permite que imagens e vídeos sejam salvos e recuperados ou transferidos por download e compartilhados com outras pessoas. Três modelos diferentes atendem à maioria das necessidades e estão equipados com uma iluminação forte e variável por LED que permite inspeções em locais escuros.

• Uma câmera em miniatura de alta resolução, com até 2x de zoom digital, proporciona uma imagem clara e nítida em tela cheia.

• Disponível com um tubo de inserção de 1 metro (3.3 ft) em três variantes diferentes: flexível, semirrígido ou com uma ponta articulada.

• O pequeno diâmetro da ponta, de 5,8 mm (0.23 in), e seu amplo campo de visão permitem um acesso fácil à maioria das aplicações.

• Fornecido com um adaptador de visão lateral que permite a inspeção de aplicações como paredes de tubos.

• Ímãs poderosos e uma estrutura para tripé na parte posterior do display permitem que o aparelho seja utilizado “com as mãos livres”.

• Até 50 mil fotos ou 120 minutos de vídeo podem ser armazenados no cartão de memória SD fornecido.

• Tubos de inserção mais longos, flexíveis e semirrígidos, estão disponíveis como acessórios.
• Fornecido em um estojo resistente e completo, com todos os cabos necessários, carregador universal e kit de limpeza.

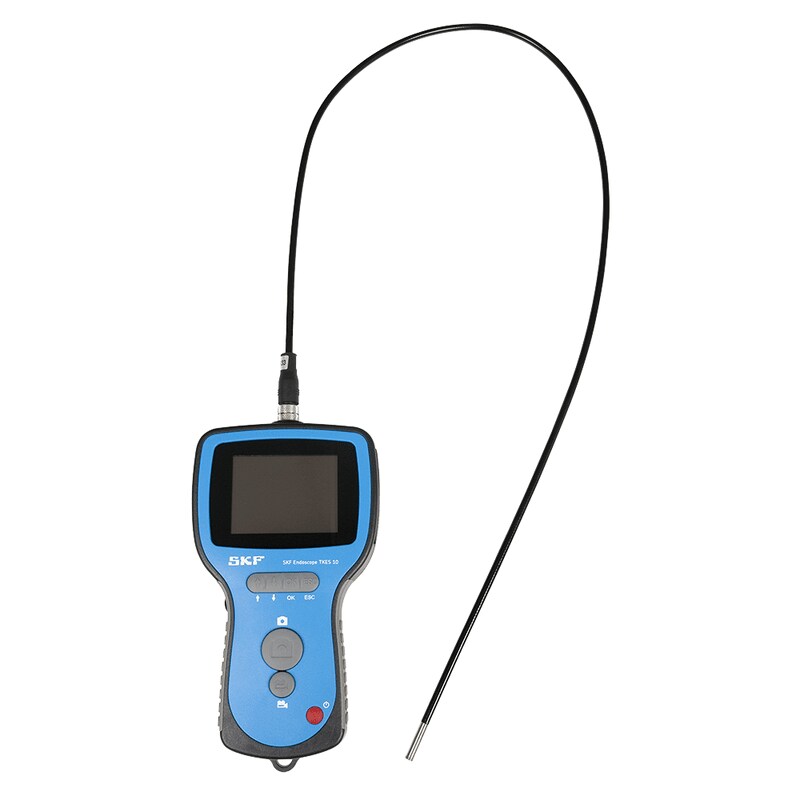

TKES 10F
Display com tubo flexível (fig 1)

TKES 10S
Display com tubo semirrígido (fig 2)

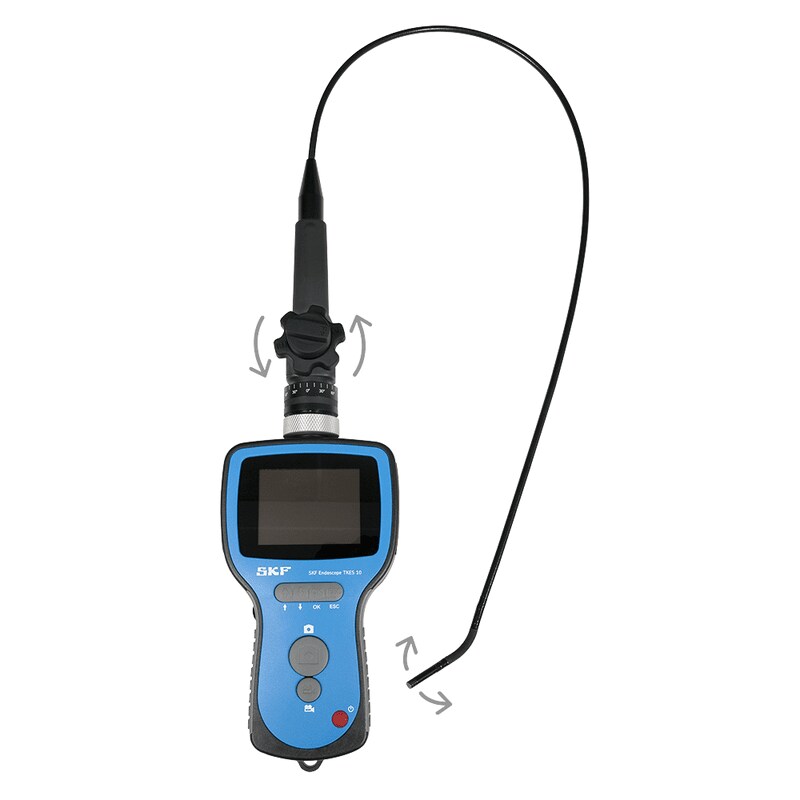

TKES 10A
Display com tubo com ponta articulada (fig 3)

fig 1

fig 2

fig 3

Informações técnicas

• Unidade do mostrador

  Dados técnicos - unidade mostradora
  Alimentação	5 V CC
  Display	Monitor TFT LCD 320 ™ de 3,5 pol. com 240 pixels
  Interface	Mini USB 1.1/saída AV/entrada AV/
  Bateria (não deve ser reparada pelo usuário)	Bateria recarregável de polímero de lítio (3,7 V). Normalmente quatro horas de operação, após uma carga de duas horas.
  Formato da saída de vídeo	NTSC e PAL
  Mídia de gravação	Cartão SD de 2 GB fornecido – capacidade de armazenamento de ±50 mil fotos ou 120 minutos de vídeo. (Cartões SD/SDHC de até 32 GB podem ser utilizados)
  Resolução de saída (H x V)
  – Imagem estática (JPEG)	640 x 480 pixels
  – Formato de gravação de vídeo (ASF)	320 x 240 pixels
  Faixa de temperaturas
  – Funcionamento e armazenamento	de -20 a +60 °C (–4 to +140 °F)
  – Faixa de temperaturas para carregamento da bateria	de 0 a 40 °C (32 to 104 °F)
  Funções	Imagem instantânea, gravação em vídeo, visualização de imagens e vídeos na tela de LCD, saída de TV, transferência de imagens e vídeos do cartão SD para um PC

• TKES 10F
• TKES 10S
• TKES 10A

Acessórios e peças de reposição

• Acessórios

  Acessórios
  Designação	Descrição	Comprimento
  TKES TF-2	Tubo de inserção flexível	2 m
  TKES TF-3	Tubo de inserção flexível	3 m
  TKES TF-5	Tubo de inserção flexível	5 m
  TKES TS-2	Tubo de inserção semirrígido	2 m
  TKES TS-3	Tubo de inserção semirrígido	3 m
  TKES TS-5	Tubo de inserção semirrígido	5 m
  TKES TA-3	Tubo de inserção articulado em uma embalagem	3 m

































































  .
